DJI Zenmuse L2

Découvrir la DJI Zenmuse L2 (en vidéo)

Lasergrammétrie & DJI Zenmuse L2 : combo gagnant

La Zenmuse L2 est une nacelle-caméra professionnelle destinée principalement à l’acquisition via lasergrammétrie, dans le but d'ensuite produire des modèles 2D, 2.5D, 3D, que l'on peut exploiter de diverses façon.

Performante, la L2 est capable d’effectuer une acquisition de qualité, puisque :

• l’environnement sera reconstitué à 250 mètres de distance (10% de réflectivité & 100 KLX) ;
• et même jusqu’à 450 mètres (50% de réflectivité & 0 KLX).

Concernant la précision de la donnée obtenue et les modèles que l’on peut en tirer, il faut savoir que le L2 voit la taille de ses spots être très réduite. En l'occurrence, on parle pour les spots d'une taille de 4 x 12 cm à 100 mètres. Pour comparaison, c’est seulement 1/5^ème de ceux de la L1, ce qui témoigne de la qualité des cartographiques et modèles 3D que l’on peut reconstituer avec la DJI L2.

Vous l'aurez compris, la DJI L2 détecte des objets plus petits, et promet une résolution supérieure pour les objets de plus grande taille. Les possibilités offertes par la DJI Zenmuse L2 sont très recherchées dans les secteurs de l’énergie mais aussi de l’environnement, où câbles et verdure (des structures physiquement très fines) ont une importance capitale dans les modèles.

Quel est l'intérêt pour la DJI Zenmuse L2 d'intégrer une caméra RGB ?

Grâce à la caméra RVB, le LiDAR L2 de DJI est capable de produire des nuages de points colorés et effectuer de la photogrammétrie. Cette caméra RGB intègre un capteur 4/3, riche de 20 MP (grands de 3.3 µm) et peut capturer des images à une cadence de 0,7 secondes.

Si vous ne souhaitez pas entrer dans un workflow avec des points laser (lasergrammétrie), la DJI L2, 2-en-1, est capable d'effectuer de la photogrammétrie. Également comme une caméra classique, il est possible de prendre des vidéos avec cette caméra.

Ainsi, en termes d’arpentage (acquisition données pour de la photogrammétrie / lasergrammétrie) dans de larges domaines, la Zenmuse L2 est l’outil qu’il faut pour répondre aux besoins de cartographie et de modélisation au sens large.

Que l’on parle de domaines comme ceux de la forêt & de l'agriculture, de l'inspection technique ou encore du BTP à travers ses diverses facettes (ouvrages, infrastructures, génie civil...), la DJI L2 est une solution sûre, car il s'agit LiDAR aérien pour drone qui conviendra pour de nombreux cas de figure.

Une nacelle-caméra à la précision supérieure grâce à son IMU !

De plus, la DJI L2 intègre un IMU d’une qualité supérieure qui permet à l’outil d’être ultraprécis. Développé en interne, l’IMU est combinable aux possibilités RTK de votre drone DJI M300 / M350 RTK. Ainsi, vous pouvez obtenir des informations extrêmement précises sur la position du drone et de la nacelle au moment où elle capte les données. En prenant en compte de la vitesse, de la position (altitude, longitude, latitude) du drone, la position de chaque point laser du nuage est réajustée pour une précision finale supérieure.

Notez qu'à avec la méthode PPK, il est possible d’effectuer du retraitement en post-production pour l’amélioration des données de géoréférencement des points laser.

Concrètement, en termes de stabilisation angulaire :

• on parle pour la nacelle-caméra DJI L2, d’une précision à 0,2° pour l’axe panoramique en temps réel & 0,05° après traitement ;
• pour ce qui est de l’axe de roulis et de l’inclinaison, la nacelle est précise entre ± 0,05° et 0,025°.

DJI Zenmuse L2 & DJI Terra : pour un workflow complet (Acquisition, traitement, exploitation & partage)

Via l’application DJI Terra, vous aurez la possibilité de traiter les images / nuages de points que votre caméra a capturé. DJI Terra permet un assemblage automatiquement des points lasers / photos que votre DJI L2 a capté, et vous permet d'obtenir un export prenant la forme de votre choix (orthomosaïque, nuages 3D, mesh, surfaces triangulées, MNE, MNS, MNT…).

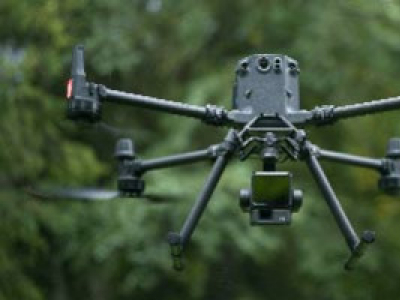

Ces modèles 2D, 2.5D, 3D, vous pourrez les partager rapidement à vos partenaires, mais aussi les exploiter pour réaliser des mesures, créer des cartes pour vos drones, que vous exploiterez ensuite dans divers contextes. La DJI L2, accompagnée de votre DJI M300 / M350 RTK, pourra capturer de façon autonome (après paramétrage de la mission et du plan de vol), des environnements de diverses façon via les routes & plans de vols semi-automatiques WAYPOINT, AREA, LINÉAIRE.

L’avantage de l’utilisation de la DJI L2 à travers l’application DJI Pilot 2 est que l’on peut visualiser en direct les points que capte le LiDAR sur l’écran de sa radiocommande. De plus, il est possible de voir uniquement les points colorés, les nuages de points sans couleur ou les deux côte-côte. Enfin sachez que, la couleur peut avoir différentes significations, avec au choix :

• la réflectivité du point ;
• la distance ;
• la hauteur ;
• la couleur dans le monde réel (RVB)
