DJI Zenmuse L2 : Une Révolution dans l'Acquisition de Données 3D
La caméra DJI Zenmuse L2 marque un jalon dans le domaine de l'acquisition de données 3D. Cette avancée technologique ouvre de nouvelles perspectives pour les professionnels de la topographie, de la cartographie, de l'inspection électrique, de la sylviculture et de la gestion des infrastructures. DJI, le leader mondial de la fabrication de drones, s'engage à relever les défis auxquels sont confrontés les utilisateurs en innovant constamment et en améliorant l'efficacité de l'ensemble de l'industrie.
Puissance du Matériel et Efficacité Accrues

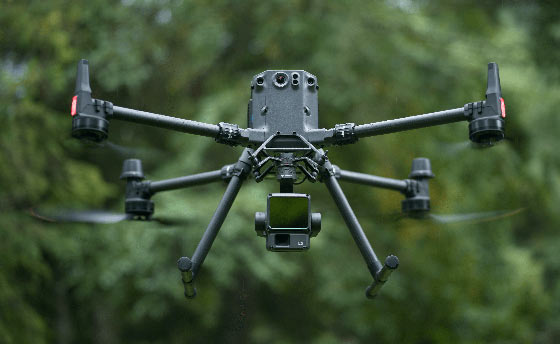

La caméra DJI Zenmuse L2 intègre des technologies de pointe pour offrir une collecte de données tridimensionnelles précise, efficace et fiable. Grâce à son système LiDAR, sa caméra CMOS RVB 4/3 et son cardan à trois axes, il permet d'obtenir des informations spatiales à grande échelle plus rapidement que les méthodes de mesure traditionnelles. Cette avancée réduit la charge de travail, raccourcit les délais de collecte sur le terrain et améliore l'efficacité globale.
Précision et Fiabilité Décuplées
La caméra DJI Zenmuse L2 propose un système IMU (unité de mesure inertielle) de haute précision, conçu en interne par DJI, offrant une expérience optimale dès la mise sous tension. Cette amélioration significative permet aux professionnels d'obtenir des informations de position, de vitesse et d'attitude d'une précision exceptionnelle. En combinant le système IMU avec le positionnement RTK du drone pour la fusion des données lors du post-traitement, le Zenmuse L2 peut accéder à des informations absolues, garantissant une grande précision.
L'adaptabilité environnementale du système IMU renforce la fiabilité et la précision des opérations, quelles que soient les conditions.
Portée de Détection Étendue, Sécurité Renforcée
La caméra DJI Zenmuse L2 présente une portée de détection améliorée, avec une augmentation de 30 % par rapport à son prédécesseur, le Zenmuse L1. Il est désormais capable de détecter des objets à partir de 250 mètres à 10 % de réflectivité et 100 000 lux, et jusqu'à 450 mètres à 50 % de réflectivité et 0 lux. De plus, son altitude opérationnelle atteint 150 mètres, améliorant considérablement la sécurité et l'efficacité.
Avec une taille de spot réduite de 4 x 12 cm à 100 mètres, soit un cinquième de celle du Zenmuse L1, la caméra DJI Zenmuse L2 détecte des objets plus petits avec une plus grande précision. Il génère ainsi des modèles numériques d'élévation (MNE) plus détaillés et offre la capacité de pénétrer une végétation dense pour capturer davantage de points au sol sous le feuillage.
En mode simple ou multiple, le Zenmuse L2 peut atteindre un taux maximal d'émission de nuages de points de 240 000 points par seconde, permettant une collecte de données plus rapide.
Imagerie Améliorée
La caméra DJI Zenmuse L2 est équipé d'une caméra de cartographie RVB avec un capteur CMOS 4/3, un obturateur mécanique et une taille de pixel élargie à 3,3 μm. Les pixels effectifs atteignent 20 MP, ce qui améliore l'imagerie globale et offre des détails colorés plus riches dans les nuages de points. L'intervalle entre les photos a été réduit à 0,7 seconde, et la caméra de cartographie a un nombre d'obturateurs allant jusqu'à 200 000 fois, réduisant ainsi les coûts opérationnels. Même si la collecte de nuages de points n'est pas nécessaire, la caméra RVB peut prendre des photos, enregistrer des vidéos ou collecter des images pour la cartographie en lumière visible.

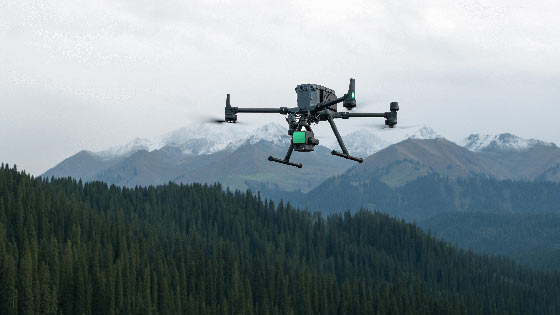

Lorsqu'il est associé au DJI Matrice 350 RTK, le Zenmuse L2 améliore l'efficacité opérationnelle en collectant des nuages de points LiDAR et des données RVB sur une zone de 2,5 km en un seul vol.
Avec une hauteur de travail typique de 150 mètres, le modèle de nuage de points 3D atteint une précision d'élévation de 4 cm et une précision de plan de 5 cm, répondant ainsi aux exigences de l'arpentage de terrain de haute précision à l'échelle 1:500.
Un Contrôle Total avec DJI Pilot 2

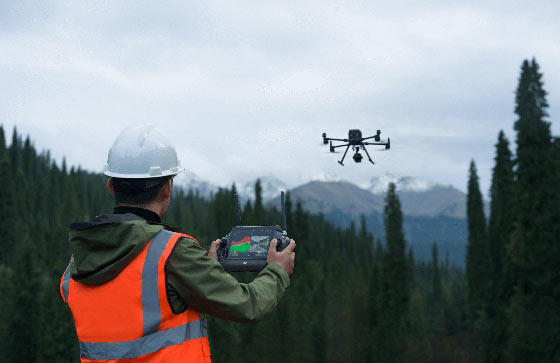

Pendant le fonctionnement, le logiciel DJI Pilot 2 est utilisé pour piloter la Zenmuse L2. Il prend en charge trois modes d'affichage : RVB, nuage de points, et nuage de points/affichage RVB en côte à côte, permettant une visualisation intuitive des résultats opérationnels.
L'activation du RNG (télémètre laser) fournit des informations sur la distance entre le module LiDAR et l'objet au centre du champ de vision (FOV), améliorant ainsi la sécurité des vols. De plus, DJI Pilot 2 prend en charge quatre modes de coloration du nuage de points en temps réel : réflectivité, hauteur, distance et RVB. Cette fonctionnalité permet aux opérateurs de prévisualiser rapidement le modèle de nuage de points 3D enregistré, offrant un suivi en temps réel de l'avancement des opérations.
DJI Pilot 2 offre également la possibilité de générer automatiquement des rapports sur la qualité des opérations d'itinéraires une fois les tâches terminées. Les opérateurs peuvent lire et assembler les nuages de points, effectuant une inspection rapide sur le site de travail. En cas d'anomalies dans les données, des retakes peuvent être effectués pour éviter les sorties répétées.
Post-traitement Efficace avec DJI Terra

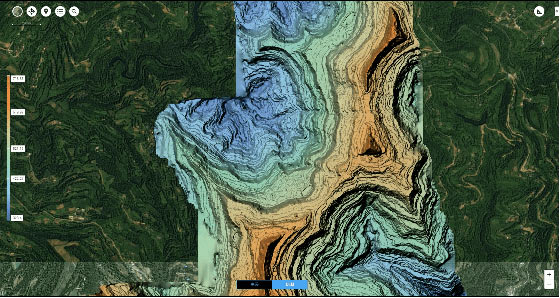

En utilisant DJI Terra, la Zenmuse L2 permet un post-traitement efficace des nuages de points en une seule étape. Une fois la trajectoire du nuage de points résolue et sa précision optimisée, un nuage de points 3D au format standard peut être généré en un seul clic. Ensuite, le point au sol est classifié, créant ainsi le modèle numérique d'élévation (MNE). Les fonctionnalités de contrôle de la précision et d'inspection sont disponibles pour analyser les résultats.
Un Outil Polyvalent pour Divers Secteurs
La caméra DJI Zenmuse L2, associé à la plateforme DJI Matrice 300 RTK ou DJI Matrice 350 RTK, convient à divers secteurs d'activité, notamment l'arpentage, la sylviculture, la gestion d'actifs essentiels, et bien plus encore.
Pour la cartographie topographique, la Zenmuse L2 permet une cartographie rapide et précise d'une vaste zone, facilitant les levés topographiques.
Dans le domaine de la sylviculture, le LiDAR du Zenmuse L2 est capable de pénétrer à travers la canopée, permettant l'analyse de caractéristiques telles que la largeur du houppier et la hauteur des arbres pour un suivi dynamique de la croissance des plantes.

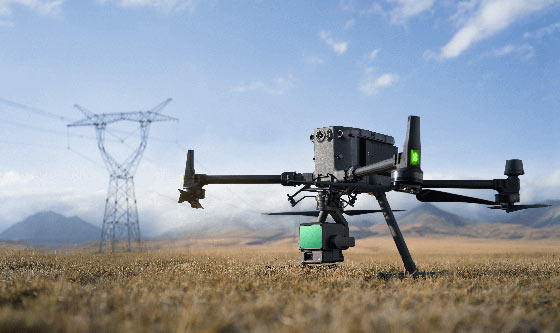

Pour les professionnels de l'inspection électrique, le Zenmuse L2 simplifie la collecte de données en fournissant des nuages de points. Ces données permettent de mesurer la distance entre la végétation et les lignes électriques, identifiant ainsi les risques potentiels et facilitant la planification des missions d'inspection automatisées sur la base des données du nuage de points.
