Les agences de sécurité publique et les équipes d'inspection d'urgence utilisent quotidiennement des drones pour les assister dans leurs missions. Les drones professionnels très mobiles peuvent être déployées en quelques minutes pour couvrir de vastes terrains difficiles plus rapidement et plus efficacement que les outils terrestres conventionnels. Cette capacité s'avère être un énorme avantage pour les premiers intervenants, qui ont besoin de toutes les informations qu'ils peuvent obtenir pour prendre les bonnes décisions. La majorité des opérations de recherche et de sauvetage d'urgence ont lieu la nuit lorsque la visibilité est minimale. Pour offrir aux premiers intervenants une marge de sécurité supplémentaire et une reconnaissance immédiate des scènes dans l'obscurité, DJI a développé des drones et des capteurs dotés de capacités de vision nocturne.

Drone-vision-nocturne-DJI

Qu'est-ce que la technologie de vision nocturne ?

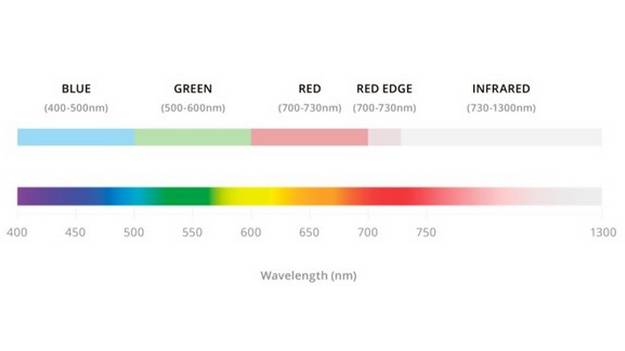

Commençons par un peu de contexte. La vision humaine est limitée à une petite partie du spectre électromagnétique appelée lumière visible. D'autres parties du spectre - radio, infrarouge, ultraviolet, rayons X, rayons gamma - ne peuvent pas être perçues à l'œil nu. Un appareil photo, en revanche, peut capter différentes longueurs d'onde de lumière s'il est équipé des bons capteurs.

La techonologie de vision nocturne

La vision nocturne signifie la capacité de voir dans des environnements sombres et peu éclairés. Différentes technologies rendent la vision nocturne possible, les plus courantes étant l'imagerie thermique et les capteurs de lumière stellaire/faible luminosité.

Imagerie thermique

L'imagerie thermique fonctionne en détectant l'énergie thermique, ou signature thermique , émise naturellement par les objets animés et inanimés. Les caméras thermiques abritent un système de lentilles et de capteurs hautement sophistiqué qui permet aux fréquences infrarouges invisibles de passer afin que la température de surface d'un objet puisse être mesurée. Les données résultantes sont utilisées par le processeur d'image pour créer ce que l'on appelle un thermogramme ou une carte de couleurs affichant différentes valeurs de température.

La nuit après le coucher du soleil, les températures du sol et de l'environnement se refroidissent, tandis que les corps des personnes disparues apparaissent plus clairement. C'est cette différence thermique qui est détectable, ce qui fait des drones thermiques une solution de vision nocturne importante.

Bien que très sensibles, les caméras thermiques peuvent être affectées par de nombreux facteurs tels que l'heure de la journée, les conditions de surface et la réflectivité d'un objet. Dans de tels scénarios, les capteurs de lumière stellaire/de faible luminosité peuvent compléter le puzzle pour les premiers intervenants.

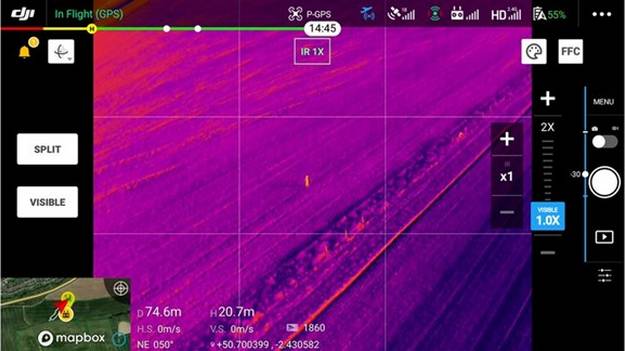

drone imagerie thermique

Un exemple d'image du guide d'altitude SAR.

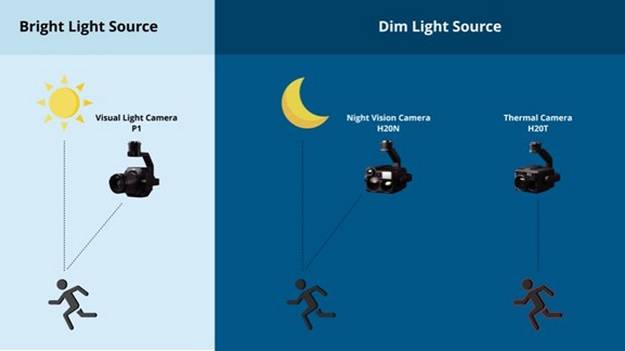

Capteurs de lumière

Les capteurs à faible luminosité fonctionnent sur le principe de collecter toutes les petites quantités de lumière disponibles à partir de sources telles que la lumière des étoiles ou la lumière de la lune et de les amplifier pour obtenir une meilleure vision.

Dans le passé, les caméras de vision nocturne avec des capteurs de lumière stellaire utilisaient une technologie appelée amélioration d'image optoélectronique. Ici, la lumière passerait à travers une série de lentilles et un tube intensificateur d'image qui convertirait les photons entrants en électrons. Ces électrons frapperaient alors un écran recouvert de phosphore, créant les images vertes brillantes caractéristiques que vous avez peut-être vues dans des films d'espionnage ou des jeux tels que "Call of Duty".

Les capteurs de lumière stellaire modernes exploitent une technique appelée amélioration d'image numérique, qui est une version plus récente de la technologie traditionnelle d'amplification de la lumière. Dans l'amélioration de l'image numérique, un capteur CMOS est utilisé pour convertir la lumière en signaux numériques. Ces signaux sont ensuite améliorés électroniquement et agrandis plusieurs fois pour plus de clarté avant d'être projetés sur un écran sous forme d'images en lumière visible.

Les capteurs Starlight ont une ouverture plus large et une vitesse d'obturation réduite afin que plus de lumière puisse atteindre l'appareil photo. Les capteurs fonctionnent avec des algorithmes qui suppriment le bruit de l'image et améliorent la qualité de l'image. Les drones de vision nocturne utilisent l'amélioration de l'image numérique car cela permet des charges utiles plus compactes, légères et polyvalentes.

capteur de luminère camera DJI

Quels drones DJI ont une vision nocturne (thermique) ?

Bien que la science derrière la vision nocturne puisse sembler assez complexe, la réalité est que les drones équipés de caméras de vision nocturne sont extrêmement faciles à utiliser. Plusieurs drones professionnels DJI offrent des capacités de vision nocturne.

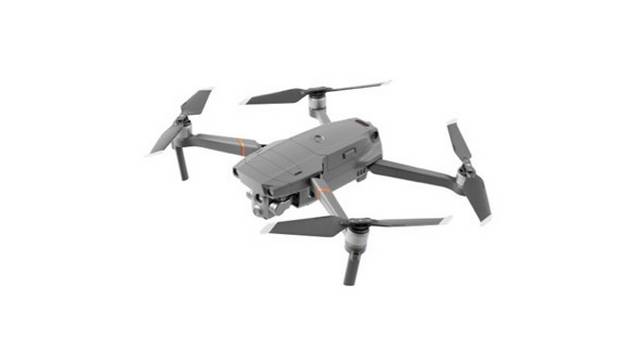

DJI Mavic 2 Entreprise Avanced

DJI Mavic 2 Entreprise Avanced

Pour une identification rapide des objets sur le site, ce drone très polyvalent mais compact intègre deux capteurs - une caméra à résolution thermique HD 640 × 512 px et une caméra visuelle 48MP avec un capteur CMOS 1/2". Vous pouvez basculer entre les flux visuels, thermiques ou fractionnés pour différentes exigences de mission telles que la recherche de personnes disparues, l'identification des braconniers illégaux après la tombée de la nuit et les patrouilles nocturnes des mines, des chantiers de construction et d'autres zones sensibles. Vous trouverez également un compteur ponctuel pour vérifier les points de chaleur individuels et un outil de mesure de surface pour obtenir le gradient de température d'une zone sélectionnée.

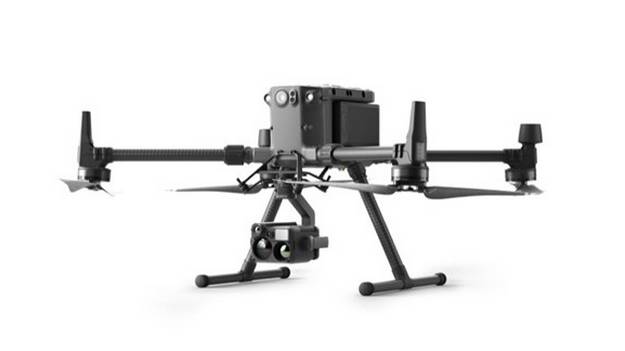

DJI Matrice 300 RTK avec Zenmuse H20T

DJI Matrice 300 RTK avec Zenmuse H20T

Avec 55 minutes de temps de vol et une caméra FPV grand angle, le DJI M300 RTK assure une surveillance efficace, quelle que soit la distance de la mission. Associez-le à la solution à quatre capteurs H20T et vous pouvez voir ce qui est invisible à l'œil humain, que vous effectuiez une mission de recherche et de sauvetage ou que vous sécurisez un emplacement après la tombée de la nuit. Le H20T est livré avec une caméra zoom 20 MP, une caméra large 12 MP, un télémètre laser couvrant des distances de 3 m à 1200 m et une caméra thermique radiométrique 640 × 512 px.

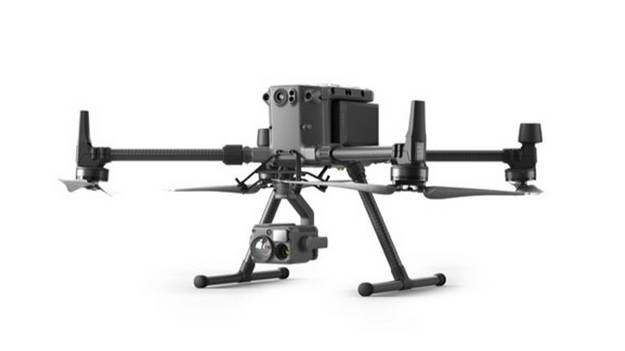

DJI Matrice 300 RTK with Zenmuse H20N

DJI Matrice 300 RTK with Zenmuse H20N

Conçu spécifiquement pour les opérations nocturnes, le H20N est la dernière charge utile de DJI à utiliser avec le drone DJI M300 RTK. Le capteur combine deux caméras de qualité starlight avec des capacités larges et de zoom, deux capteurs thermiques 640 × 512 px avec zoom optique 2 × 8 × et un télémètre laser avec une plage de détection de 3 à 1200 m. Ces charges utiles hybrides sont plus puissantes lorsqu'elles sont utilisées conjointement les unes avec les autres. Dans des conditions de faible luminosité et difficiles, vous pouvez améliorer considérablement la visibilité en zoomant simultanément sur un écran partagé avec les capteurs thermiques et visuels.

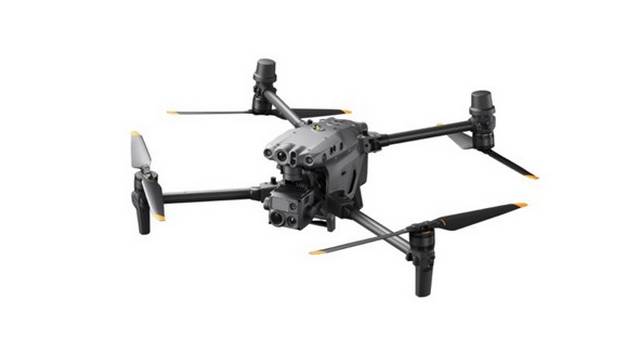

DJI Matrice 30T avec caméra FPV Low-Light

DJI Matrice 30T avec caméra FPV Low-Light

Un nouveau drone phare DJI robuste qui tient dans un sac à dos , le DJI M30T intègre une caméra zoom à capteur CMOS 48MP 1/2" avec zoom optique 16× et numérique 200×, une caméra grand angle 12MP, un télémètre laser avec une plage de détection de 3-1200m, et caméra thermique radiométrique 640×512 px pour la vision nocturne. Au-delà de ce capteur thermique, la caméra FPV du M30T a été optimisée pour les conditions de faible luminosité, une capacité qui facilite le vol en toute sécurité la nuit sans avoir à se soucier de s'écraser sur une colline lors d'une mission de recherche et de sauvetage.

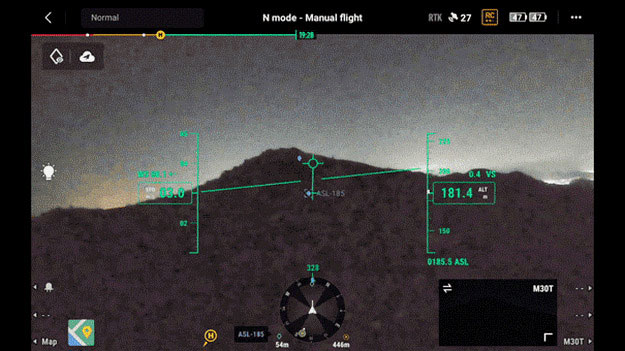

Mode Nuit - vol manuel DJI M30T camera FPV

Notez le coin inférieur droit de cette image. Vous pouvez voir à quel point les conditions sont sombres lorsqu'elles sont vues à travers la caméra zoom 48MP du DJI M30T. Mais grâce à la caméra FPV du M30T, vous pouvez clairement voir l'horizon et les obstacles potentiels.

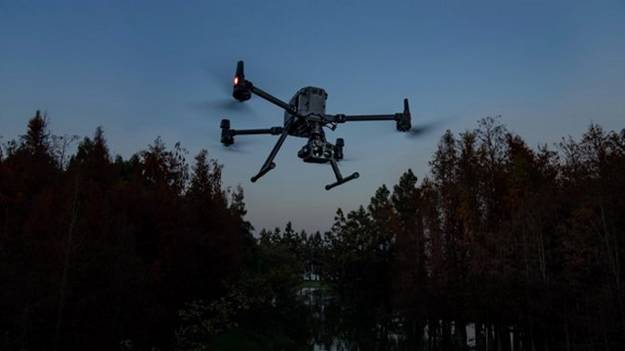

Eclairage anti-collision pour drones de vision nocturne DJI

Eclairage anti-collision pour drones de vision nocturne DJI

DJI Mavic 2 Enterprise Advanced :

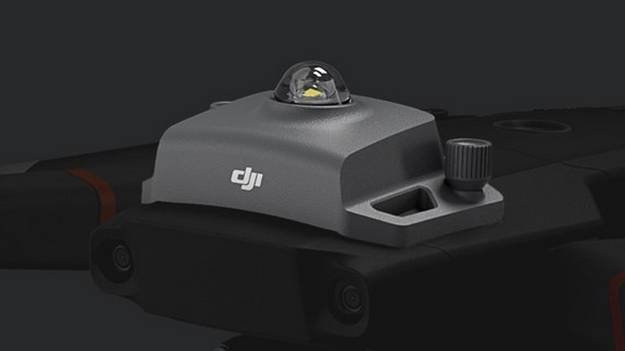

L'accessoire M2EA Beacon indique l'emplacement de l'avion la nuit pour se conformer à la réglementation des opérations nocturnes.

DJI Matrice 300 RTK :

Des balises de sécurité préinstallées sur le dessus et le dessous du drone permettent d'identifier l'avion la nuit ou dans des conditions de faible luminosité.

DJI Matrice 30T :

Les balises de sécurité intégrées aident à identifier le drone pendant le vol et les lumières auxiliaires permettent au système de positionnement par vision d'atteindre une précision encore plus grande pendant les opérations de nuit.

Conseils de sécurité pour les opérations nocturnes de drones

Peu importe le nombre d'heures de vol que vous avez à votre actif, c'est toujours une bonne idée de suivre les conseils de sécurité des drones pour éviter tout incident.

Maintenez une liste de contrôle avant le vol et suivez-la attentivement. Bien qu'il puisse être tentant de faire décoller l'avion dès que possible, s'assurer que le signal GPS est fort et que les paramètres de retour à la maison sont corrects devient encore plus important lors d'un vol de nuit.

Regardez 5 à 10 degrés décentrés du drone pour aider à compenser les angles morts nocturnes. Mais comme il est plus difficile de maintenir une ligne de visée visuelle la nuit, vous pouvez également faire appel à un observateur visuel pour vous aider.

Si vous n'êtes pas familier avec la zone dans laquelle vous allez voler, envisagez de repérer l'emplacement dans la vue satellite de Google Maps pour une meilleure compréhension de la topographie.

Vous pouvez également voler à une altitude plus élevée pour éviter tout obstacle potentiel tel que les arbres et les lignes électriques.

Faites atterrir votre drone immédiatement si vous ne pouvez pas déterminer son emplacement par rapport à un autre avion.

Utilisez une piste d'atterrissage et éclairez le point d'atterrissage pour ne pas le perdre de vue.

Soyez conscient des limites de votre équipement et vérifiez les prévisions pour vous assurer que la météo est compatible avec votre drone.

DJI M300 RTK avec la camera Zenmuse H20N

A quoi servent les drones de vision nocturne ?

Il existe de nombreuses situations dans lesquelles les drones doivent être pilotés dans des conditions de lumière visible faibles à nulles.

Chercher et sauver

L'utilité des drones de vision nocturne dans les opérations de recherche et de sauvetage : Être capable de trouver la chaleur d'un corps humain en détresse peut être la différence cruciale entre la vie et la mort. Gérer des missions de sauvetage en forêt profonde ou après des catastrophes naturelles comme une avalanche est une opération complexe. Les drones équipés de caméras de vision nocturne peuvent aider à suivre avec précision les victimes et le personnel de secours.

Forces de l'ordre

Les policiers sont appelés pour faire face à de nombreux types d'incidents la nuit. Celles-ci peuvent aller du soutien aux personnes vulnérables à la lutte contre la criminalité. Il est crucial de minimiser le risque pour le public ainsi que le sujet tout en maximisant la sécurité des agents, des drones de vision nocturne peuvent être déployés pour recueillir des renseignements sur la situation et suivre les mouvements d'un suspect même dans l'obscurité totale.

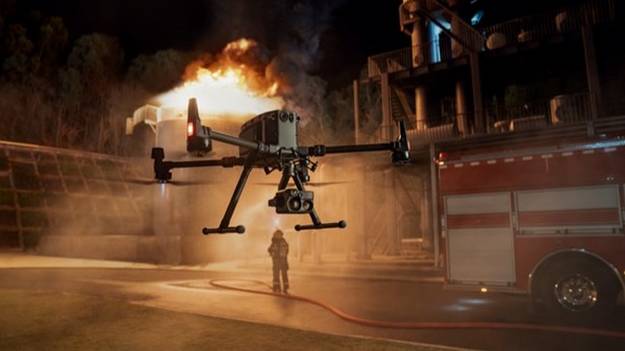

Réponse d'urgence

Les caméras thermiques et les capteurs de lumière stellaire peuvent servir d'outils essentiels pour la détection des menaces lorsque les équipes de secours ou de secours d'urgence doivent naviguer rapidement et en toute sécurité dans des zones sombres et imprévisibles. Qu'il s'agisse de découvrir des menaces chimiques dans des endroits apparemment inoffensifs ou de prendre le dessus sur les incendies de forêt même après le coucher du soleil, les drones à vision nocturne sont devenus un multiplicateur de force qui assure la sécurité des équipes tout en leur permettant d'accomplir davantage à chaque mission.

Surveillance de sécurité et inspections d'urgence

Les grands sites industriels et autres zones d'importance stratégique peuvent ajouter une couche de sécurité supplémentaire à leur périmètre en effectuant une surveillance nocturne avec des drones. Et en cas d'urgence, comme une panne de courant, les équipes peuvent rapidement inspecter les changements de signatures thermiques des différents composants et découvrir où se trouve l'unité défectueuse. De nombreux types d'inspections industrielles et de construction peuvent également avoir lieu la nuit à l'aide de drones à vision nocturne.

Surveillance et gestion de la faune

Les capteurs d'imagerie thermique sont l'un des moyens les plus efficaces de localiser les animaux, que ce soit pour le dénombrement de la faune, la cartographie de l'habitat, l'observation du comportement ou la fourniture de soins médicaux après un incendie de forêt. De plus, avec les drones à vision nocturne, les braconniers peuvent être localisés de jour comme de nuit.

Conclusion

Bien que les urgences ne puissent être évitées, les drones de vision nocturne peuvent équiper les premiers intervenants, les forces de l'ordre, les équipes d'inspection et les équipes de conservation de la faune avec une nouvelle clarté pour entreprendre des missions 24h/24 et 7j/7. Même dans les nuits les plus sombres, les drones dotés de capacités de vision nocturne peuvent rechercher des signes de vie, améliorer la connaissance globale de la situation et permettre aux agents de prendre des décisions critiques plus rapidement.

Si vous souhaitez un devis ou si vous avez des questions, contactez votre équipe ABOT au 02.35.00.38.80 ou par mail à contact@abot.fr
