Comment le BIM et les drones aident sur le chantier
L'industrie du bâtiment, autrefois dominée par des méthodes analogiques, a récemment franchi un cap vers le futur numérique. Ces dernières décennies, les entreprises ont optimisé leurs systèmes de planification, de coopération et de suivi pour intégrer des données numériques précises, avec de nombreux avantages à la clé.
La Modélisation des Informations du Bâtiment (BIM) est l'une des technologies clés de cette ère de planification numérique. Servant d'alternative moderne aux plans classiques, le BIM permet aux entreprises de suivre avec précision l'évolution de leurs projets à mesure que les membres de l'équipe apportent leurs contributions. Afin de tirer pleinement parti de cette méthode, en améliorant les processus de travail sur les sites de construction, les entreprises ont besoin d'un moyen de collecter régulièrement des données exactes. C'est là que les drones pros interviennent.
Les drones professionnels ont révolutionné le secteur de la construction à mesure que la technologie est devenue plus répandue et abordable. Les entrepreneurs ont identifié de multiples applications pour les drones sur les chantiers et ont exploité les données recueillies par leurs capteurs toujours plus perfectionnés. Ces informations constituent le carburant nécessaire aux solutions BIM, faisant des drones et du BIM un duo parfait pour optimiser le secteur de la construction.
Qu'est-ce que la Modélisation des Informations pour le Bâtiment ?
Le BIM (Building Information Modeling) est un système de partage de données pour un projet de construction, couvrant les phases avant, pendant et après la construction. Bien que le BIM soit conçu pour être une version moderne du plan traditionnel, ses applications dépassent la simple substitution numérique des documents papier.
Lorsque les professionnels de la construction utilisent le BIM, ils profitent d'un système de collaboration et de partage d'informations. Le BIM peut jouer un rôle essentiel en servant de source unique et fiable pour les données d'un projet de construction, garantissant ainsi que chaque membre de l'équipe est informé du plan initial, de l'état actuel de la construction et de l'évolution future du projet. Depuis la conception initiale de l'architecte, les fichiers BIM informent tous les membres de l'équipe.
Une caractéristique distinctive du BIM est l'utilisation d'un modèle 3D de la structure. En comparant les données BIM les plus récentes aux modèles prévisionnels élaborés lors de la phase de planification, les professionnels de la construction obtiennent une vue claire et précise de leurs bâtiments prévus, actuels et futurs, côte à côte.
Bien que le BIM mette en avant la technologie de modélisation 3D, il est important de souligner que la définition globale du BIM englobe davantage que le simple modèle numérique. Les logiciels BIM sont également des outils précieux pour les parties prenantes afin de partager des commentaires et des mises à jour sur l'état d'un projet de construction. Les mises à jour en temps réel du système BIM permettent au personnel de se connecter depuis le bureau ou le chantier pour surveiller les niveaux actuels d'inventaire, de personnel, etc.
La nécessité de disposer de données précises et en temps réel pour alimenter le logiciel BIM est l'un des principaux aspects que les entrepreneurs doivent prendre en compte lors de l'adoption de ces systèmes. Pour exploiter pleinement les solutions BIM, ils ont besoin de données à jour. L'utilisation de drones de construction est l'une des méthodes les plus efficaces, sûres et fiables pour fournir ces informations.
Quel est le rôle des drones dans le BIM ?
Les drones apportent une solution à l'un des défis majeurs auxquels les entreprises peuvent être confrontées après l'implémentation du BIM : si la progression réelle de la construction diffère des projections établies lors des phases de planification, travailler à partir de ces modèles 3D peut s'avérer complexe. La superposition d'un modèle 3D de la structure en cours de construction sur les plans existants constitue une approche pratique pour continuer à utiliser la technologie BIM tout au long de l'évolution d'un projet.

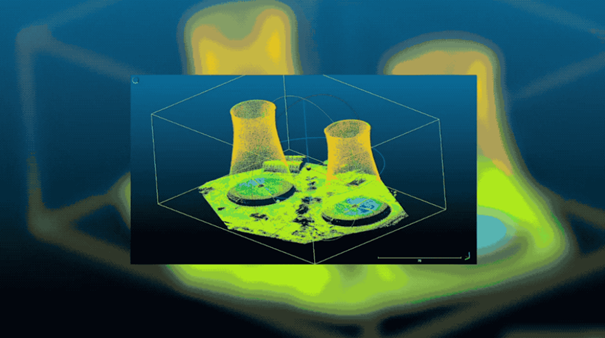

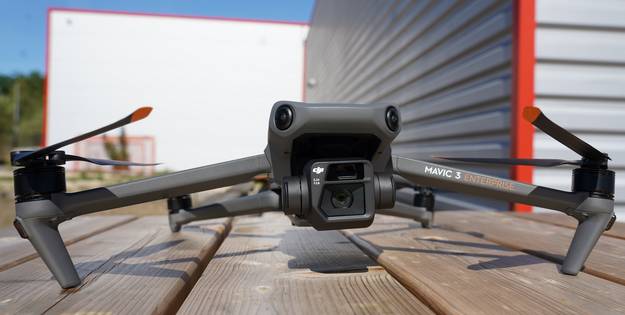

Les drones actuels peuvent être équipés de divers types de capteurs, leur permettant de générer un nuage de points 3D pour créer un modèle numérique précis. La technique la plus fréquemment utilisée par les drones est la photogrammétrie, qui consiste à assembler des représentations 3D à partir de multiples images 2D. Cette tâche est facilitée par la fonction Smart Oblique Capture disponible sur le Mavic 3 Enterprise et le Matrice 350 RTK équipé d'une Zenmuse P1. Une autre méthode, la Light Detection and Ranging (LiDAR), fait appel à des faisceaux invisibles pour déterminer la position exacte des objets.
Les drones sont non seulement utiles pour créer des modèles 3D en temps réel indispensables aux systèmes BIM, mais ils peuvent également jouer d'autres rôles dans la production de données actualisées. Par exemple, les drones survolant les zones de stockage des matériaux peuvent mesurer le volume des stocks, fournir des rapports précis sur la quantité de matériel restant à un emplacement spécifique et aider les entrepreneurs dans la planification.
Les drones, en tant qu'outil discret pour capturer des informations sur un site ou une structure, sont utiles à chaque étape d'un projet de construction. Les données BIM qu'ils fournissent peuvent orienter les plans initiaux d'un entrepreneur, suivre l'évolution d'un projet et garantir qu'il est réalisé selon des normes élevées de qualité et de sécurité grâce à une gestion continue des installations.
Avant le début des travaux: Les drones peuvent inspecter un site de construction, fournissant des données topographiques précises intégrées au modèle 3D initial projeté dans la plateforme BIM. Cette précision extrême dès le départ aide les entrepreneurs à maintenir leur projet sur la bonne voie. Même sur un terrain difficile, les drones offrent une méthode sûre et efficace pour scanner l'ensemble du site.

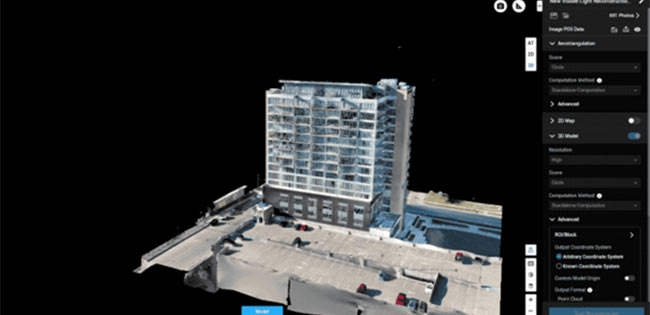

Pendant les travaux: Les survols de drones informent régulièrement toutes les parties prenantes de l'état actuel d'un projet. La création de modèles 3D actualisés à superposer sur les plans initiaux est une fonction spécifique au BIM pour les drones. Ces aéronefs sans pilote peuvent également fournir des images aériennes illustrant l'emplacement des actifs, aidant les responsables à coordonner le travail.
Après la fin des travaux: Le rôle de la technologie BIM ne se termine pas lorsque le dernier clou est enfoncé, et il en va de même pour les drones. Les drones peuvent assurer des inspections et une gestion des installations sûres et efficaces, en observant une structure sous tous les angles et en vérifiant que chaque partie du bâtiment est conforme aux normes structurelles et réglementaires.
Comment les entreprises de construction exploitent-elles les drones dans le cadre du BIM ?
Examiner certaines des applications spécifiques que les entrepreneurs trouvent pour leurs drones permet de comprendre l'importance croissante de la technologie dans les processus de construction liés au BIM. Les drones peuvent être particulièrement utiles pour gérer des situations logistiquement complexes pour les équipes au sol.
Les entrepreneurs utilisent des drones pour assister dans :
Construction de lignes électriques : La planification des lignes électriques est un défi, car elles doivent traverser de vastes étendues de terrain. Si les entrepreneurs n'ont pas de données de position précises dans leur logiciel BIM, ils peuvent rencontrer des problèmes sur le chantier. Les drones offrent une solution efficace et économique pour générer des cartes topographiques précises et les maintenir à jour à mesure que les travaux avancent.
Inserts préfabriqués en béton : Pour installer correctement les inserts préfabriqués dans le béton, les entrepreneurs doivent disposer de données de position exactes. Un survol de drone leur permet de recueillir les informations requises et d'y accéder via une plateforme BIM.
Mise à jour de la planification BIM dans une géographie complexe : Plusieurs facteurs peuvent rendre un terrain difficile à appréhender - un site peut être éloigné, présenter des variations d'altitude importantes ou être situé dans une zone largement modifiée par la construction. Les drones peuvent obtenir des informations actualisées à moindre coût qu'un survol d'avion et plus précisément qu'avec l'imagerie satellite.
Chaque fois qu'une entreprise sous-traitante doit collecter des informations, l'utilisation d'un drone constitue une option. Plus sûre que d'envoyer des équipes de géomètres sur un site et plus précise que d'autres méthodes de collecte de données, l'utilisation de drones BIM dans le secteur de la construction représente une valeur ajoutée potentielle sur le chantier.
