Inspection thermique et d’étanchéité d’une toiture industrielle par drone

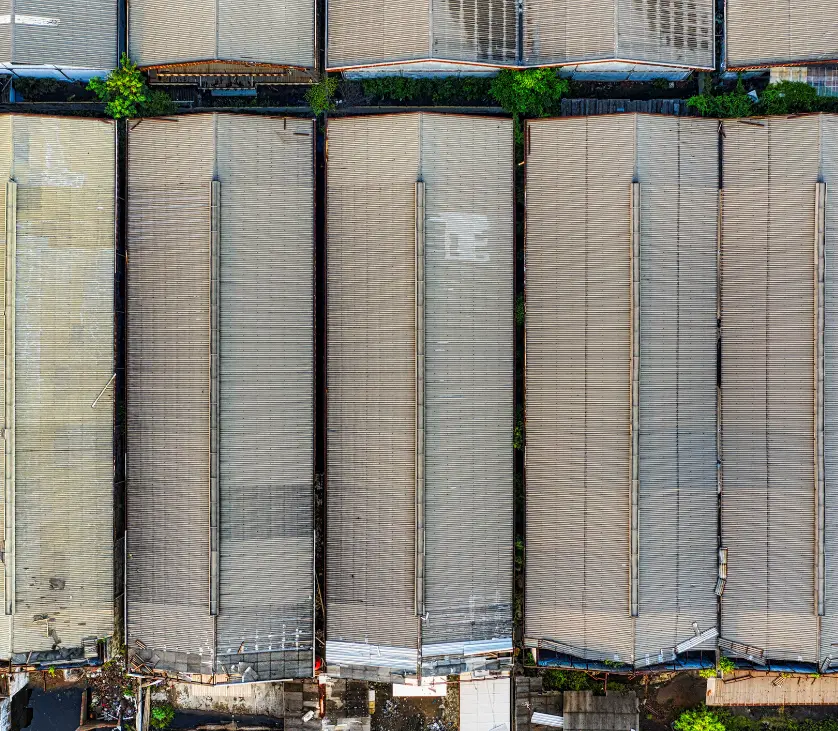

L’objectif de la mission est de cartographier rapidement les anomalies thermiques et visuelles sur 42 000 m² de toiture, puis de concentrer les vérifications de terrain sur les secteurs réellement suspects. Le drone évite de parcourir une couverture qui peut être fragile ou encombrée, tout en fournissant une vue globale permettant de relier chaque anomalie à sa position exacte sur le bâtiment.
Localisation
Île-de-France
Objectif
4 h d’acquisition
Environnement
42 000 m² de toiture
Sur une grande toiture industrielle, une infiltration visible à l’intérieur du bâtiment ne se trouve pas nécessairement au niveau du point d’entrée d’eau. L’humidité peut cheminer dans le complexe d’étanchéité et l’isolant avant d’apparaître plusieurs mètres plus loin. Une inspection uniquement visuelle depuis le sol ou depuis un accès à la toiture risque donc d’émettre des erreurs d’appréciation.

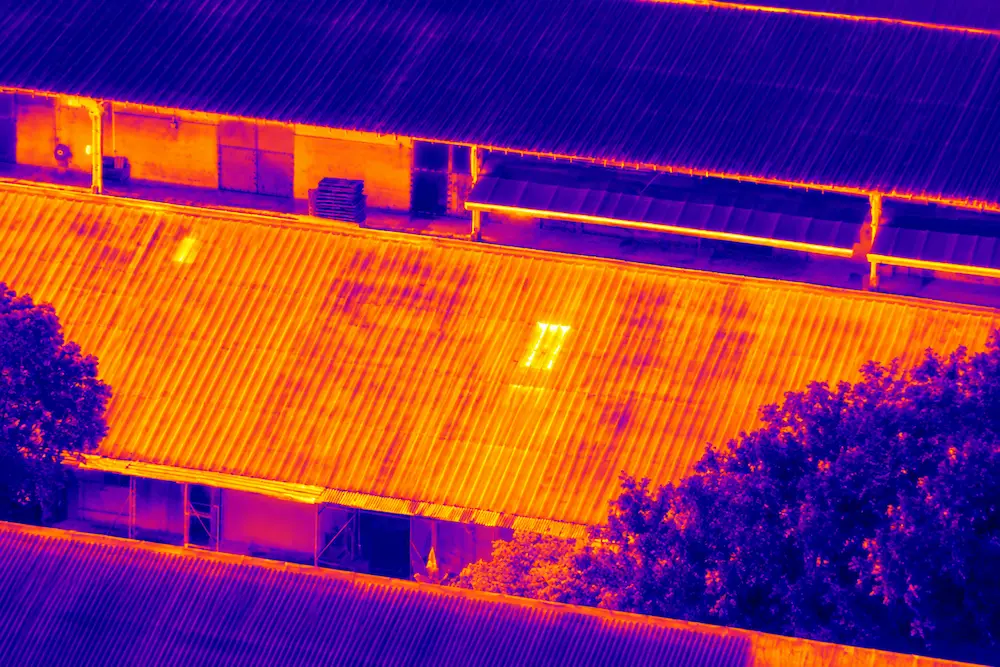

Le protocole combine une acquisition RGB détaillée et une acquisition thermographique. Après une phase d’échauffement de la toiture, les matériaux humides peuvent présenter une inertie thermique différente des zones sèches. La caméra thermique sert à repérer ces contrastes et à construire une carte de zones suspectes. Les vues permettent ensuite de vérifier si les signatures thermiques coïncident avec une soudure, un relevé, un lanterneau, une évacuation d’eaux pluviales, une pénétration technique ou une dégradation de la membrane.
Enjeux du projet
L’enjeu est de transformer un problème diffus d’étanchéité en un plan d’action localisé et hiérarchisé. Les points clés sont :
- Limiter les déplacements sur la couverture : inspecter depuis les airs afin de réduire les zones où une intervention humaine est réellement nécessaire.
- Couvrir une grande surface avec une méthode homogène : conserver le même angle, la même hauteur et une logique de capture régulière pour comparer les différentes zones du bâtiment.
- Distinguer suspicion et confirmation : cartographier les signatures thermiques.
- Prioriser les réparations : relier chaque anomalie à un élément constructif précis afin d’orienter le couvreur ou l’étancheur vers les secteurs à traiter en premier.
- Préserver le budget de maintenance : documenter les zones réellement dégradées pour comparer une réfection ciblée avec une reprise complète de la toiture.
- Préparer les futurs usages de la toiture : disposer d’un état initial avant un projet photovoltaïque, l’installation de nouveaux équipements ou une opération de rénovation énergétique.
https://www.abot.fr/wp-content/uploads/icon-target.svg
Préparation et qualification thermique
Analyse des plans de toiture, du complexe d’étanchéité et des historiques de fuite, puis repérage des relevés, acrotères, évacuations d’eaux pluviales, lanterneaux, joints et pénétrations techniques. La mission est programmée dans une fenêtre météo compatible avec la thermographie : toiture sèche en surface, vent faible et contraste thermique suffisant pour faire ressortir les différences d’inertie entre zones sèches et zones potentiellement humides.
https://www.abot.fr/wp-content/uploads/icon-target.svg
Acquisition visuelle et thermographique
Réalisation d’un vol systématique couvrant l’ensemble de la toiture avec des vues RGB et thermiques géolocalisées. Les anomalies sont examinées en croisant la forme de la signature thermique avec les détails visibles de l’étanchéité : soudures, relevés, raccords, équipements, traces de stagnation ou défauts de membrane. Les zones intéressantes sont reprises avec un niveau de détail supérieur avant de quitter le site.
https://www.abot.fr/wp-content/uploads/icon-target.svg
Validation et plan de réfection ciblé
Les signatures thermiques sont classées par niveau de priorité puis vérifiées depuis le sol ou en toiture lorsque l’accès est autorisé, à l’aide d’un contrôle visuel et, si nécessaire, d’un humidimètre ou d’une investigation destructive ponctuelle réalisée par le spécialiste de l’étanchéité. Le rapport final cartographie les zones confirmées et permet de chiffrer une réparation ciblée plutôt qu’une reprise généralisée de la couverture.
Vous devez localiser des infiltrations ou vérifier l’état d’une grande toiture industrielle ?
Méthodologie et outils
La qualité d’une inspection thermique de toiture dépend autant du protocole que du capteur. Avant la mission, les plans du bâtiment, les historiques d’infiltration et la composition connue du complexe de toiture sont rassemblés. Les points singuliers sont localisés à l’avance : relevés d’étanchéité, joints, exutoires, lanterneaux, évacuations d’eaux pluviales, gaines, supports techniques et zones déjà réparées.
La fenêtre de vol est choisie pour obtenir un contraste thermique exploitable. Sur une membrane suffisamment émissive, l’objectif est d’observer la toiture pendant une phase de refroidissement stable, lorsque les zones contenant de l’humidité peuvent conserver la chaleur différemment des zones sèches. Une pluie récente, un vent soutenu, de l’eau stagnante, des ombres importantes ou une surface très réfléchissante peuvent dégrader l’interprétation et conduire à reporter ou adapter l’acquisition.
Une plateforme compacte comme le DJI Matrice 4T permet de combiner rapidement vues visibles, zoom et thermographie sur des bâtiments étendus. Pour des besoins industriels plus exigeants, un DJI Matrice 400 associé à une Zenmuse H30T apporte une plateforme robuste et une imagerie thermique adaptée aux inspections détaillées. Une caméra thermique portable peut compléter le dispositif pour confronter certaines anomalies depuis le sol lorsque les conditions d’accès le permettent.
Les données sont organisées par bâtiment, travée et zone de toiture. Chaque anomalie reçoit un identifiant, des coordonnées ou un repère plan, une capture thermique, une image visible correspondante et un niveau de priorité. Le rapport distingue les anomalies thermiques à contrôler, les zones confirmées comme humides ou infiltrées après vérification et les défauts visuels indépendants. Cette séparation est essentielle pour éviter de transformer une thermographie en diagnostic d’étanchéité définitif sans confirmation.
Résultats obtenus
Pour ce client, les 42 000 m² de toiture sont couverts en environ quatre heures d’acquisition, soit un ordre de grandeur de 10 500 m² inspectés par heure. Le traitement fait ressortir treize signatures thermiques nécessitant une vérification. Après confrontation avec les images visibles et contrôles ciblés sur le bâtiment, huit zones sont retenues comme infiltrations ou secteurs d’isolant humide à traiter en priorité.
Le livrable comprend un plan général de la toiture, une carte des anomalies, une fiche par zone avec couple image visible / image thermique, le repérage des points singuliers et un tableau de priorité. Les zones confirmées sont regroupées par type d’intervention : reprise locale de membrane, traitement de relevé, contrôle d’une pénétration, remplacement ponctuel d’isolant ou investigation complémentaire.
Pour illustrer l’impact budgétaire, le scénario retient une enveloppe de réfection ciblée d’environ 72 000 € sur les zones prioritaires, contre une hypothèse de 450 000 € pour une reprise généralisée de la toiture. Ces montants sont volontairement indicatifs : ils ne constituent ni un devis ni une référence de prix et doivent être recalculés en fonction du système d’étanchéité, de l’isolant, des accès, de la surface réellement dégradée et des prescriptions de l’entreprise de couverture.
Au-delà de l’économie potentielle, le principal résultat est la création d’un référentiel géolocalisé de l’état de la toiture. Ce dossier peut être réutilisé lors d’une campagne ultérieure, avant une rénovation énergétique ou avant l’installation de panneaux photovoltaïques afin de traiter les défauts d’étanchéité avant de réduire l’accessibilité de certaines zones.
Matériels utilisés
Questions fréquentes
Pourquoi utiliser un drone thermique pour inspecter une toiture industrielle ?
Le drone permet de couvrir rapidement de grandes surfaces sans faire circuler immédiatement des techniciens sur une couverture potentiellement fragile. La thermographie met en évidence des différences de comportement thermique compatibles avec des zones humides ou des défauts d’isolation, tandis que les images visibles documentent l’état de la membrane, des relevés et des équipements de toiture.
Une caméra thermique peut-elle localiser directement l’origine exacte d’une fuite ?
Non. Une signature thermique indique une zone qui se comporte différemment du reste de la toiture, mais elle ne prouve pas à elle seule l’origine d’une infiltration. L’eau peut migrer dans le complexe de toiture avant de devenir visible à l’intérieur du bâtiment. La thermographie sert donc à réduire la zone de recherche puis à orienter les contrôles de confirmation.
Quelles conditions météo sont nécessaires pour une inspection thermique de toiture ?
La mission doit être réalisée dans des conditions permettant de créer un contraste thermique exploitable. On recherche généralement une toiture sèche en surface, peu de vent, l’absence de pluie récente et une phase de refroidissement suffisamment stable après l’échauffement solaire. Les conditions exactes dépendent du type de couverture, de l’isolant et de l’objectif de l’inspection.
Pourquoi associer des images visibles RGB aux images thermiques ?
L’image thermique révèle une anomalie de température, mais ne montre pas toujours la cause physique. L’image RGB permet de vérifier si cette anomalie se situe à proximité d’une soudure, d’un relevé d’étanchéité, d’un lanterneau, d’une évacuation, d’une pénétration technique ou d’une dégradation visible. Le croisement des deux jeux de données rend l’analyse beaucoup plus exploitable.
Comment confirmer qu’une anomalie thermique correspond réellement à de l’humidité ?
Une anomalie est considérée comme suspecte tant qu’elle n’a pas été confrontée au contexte de la toiture. La confirmation peut passer par une inspection visuelle rapprochée, une mesure d’humidité, un contrôle depuis l’intérieur du bâtiment ou une ouverture ponctuelle du complexe réalisée par un professionnel habilité. Cette étape évite de confondre humidité, ombre, réflexion ou différence de matériau.
Quels types de défauts d’étanchéité peuvent être recherchés sur une toiture d’entrepôt ?
Le protocole peut aider à repérer des zones humides dans l’isolant, des défauts autour des relevés et pénétrations, des raccords dégradés, des soudures suspectes, des zones de stagnation d’eau ou des défauts d’isolation. La détectabilité varie selon la construction de la toiture et la nature du matériau de couverture.
Quelle surface de toiture peut être inspectée par heure avec un drone thermique ?
Le rendement dépend de la géométrie du bâtiment, de l’altitude de vol, de la résolution recherchée, du nombre d’obstacles et du besoin de reprises détaillées. Dans le scénario illustratif de cette étude, 42 000 m² sont couverts en environ quatre heures d’acquisition, soit un ordre de grandeur de 10 500 m² par heure. Cette valeur ne constitue pas un engagement de performance pour tous les sites.
Cette inspection peut-elle être réalisée avant la pose de panneaux photovoltaïques ?
Oui. Une inspection thermique et visuelle avant un projet photovoltaïque peut établir un état initial de la toiture, identifier des zones humides ou fragiles et aider à traiter les défauts avant d’ajouter des équipements qui rendront certaines parties moins accessibles. Elle peut ainsi compléter l’étude structurelle et l’audit d’étanchéité préalable au projet solaire.
