Inspection thermique de panneaux photovoltaïques
L’inspection thermique par drone des installations photovoltaïques permet de détecter des défauts invisibles à l’œil nu : points chauds, cellules défectueuses, pannes de diodes bypass ou encrassement des panneaux. Grâce à une orthomosaïque thermique couvrant l’intégralité de la toiture, chaque anomalie est localisée avec précision, avant qu’elle n’entraîne une perte de rendement énergétique ou un risque d’incendie. Une solution rapide et fiable pour la maintenance prédictive des centrales solaires.
Région
parisienne
Relevé thermique en grille

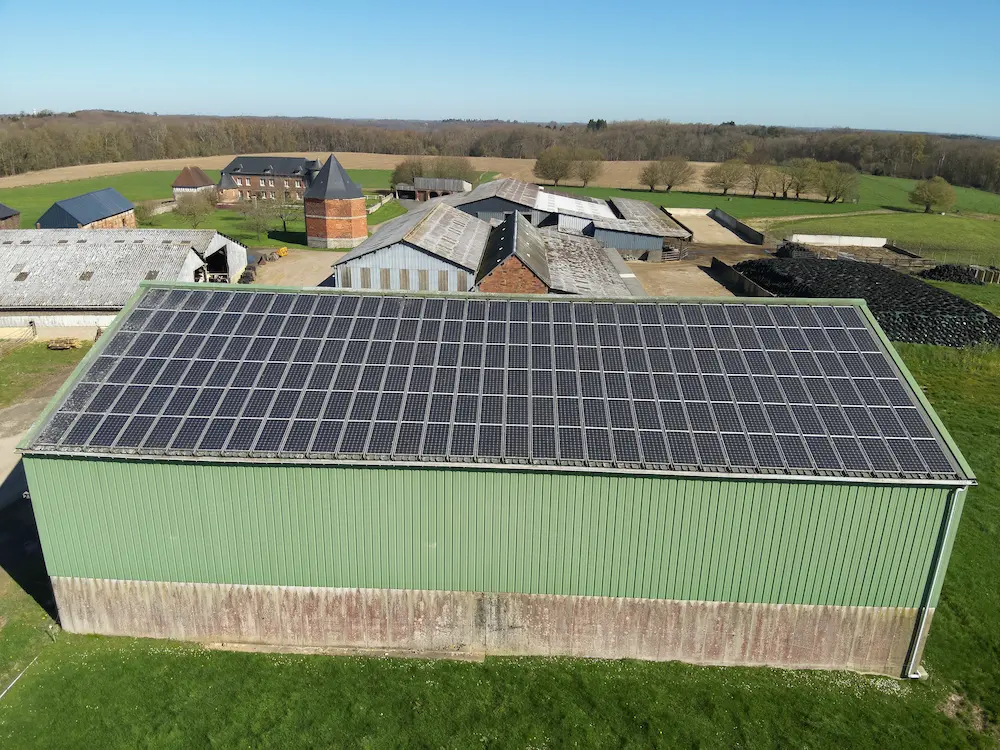

200 panneaux photovoltaïques
Vincent, expert ABOT, a piloté cette mission d’inspection photovoltaïque par drone pour le compte de WEWISE, filiale de Butagaz spécialisée dans les solutions solaires. Sa maîtrise des workflows de thermographie infrarouge appliquée au secteur de l’énergie solaire lui a permis de configurer une mission de capture entièrement automatisée, garantissant une couverture complète et une exploitation fiable des données dès le premier vol.
Enjeux du projet
WEWISE, filiale de Butagaz, propose des solutions solaires clé en main pour l’industrie, le tertiaire, les collectivités et l’agriculture : conseil, financement, installation et exploitation-maintenance (O&M) de centrales photovoltaïques. Pour maintenir la performance de ses installations, WEWISE doit détecter rapidement les anomalies thermiques invisibles à l’inspection visuelle classique. Or, l’inspection manuelle en toiture est longue, coûteuse et dangereuse, et ne permet pas de garantir la réactivité et la reproductibilité exigées par des contrats de maintenance à grande échelle.
Supprimer les risques liés à l’inspection manuelle des toitures.
Identifier les défauts thermiques indétectables à l’œil nu, avant qu’ils n’affectent le rendement.
Répondre aux exigences de rapidité et de reproductibilité d’un portefeuille de sites en croissance.
Vous recherchez une solution technologique pour inspecter des panneaux photovoltaïque ?
Méthodologie et outils

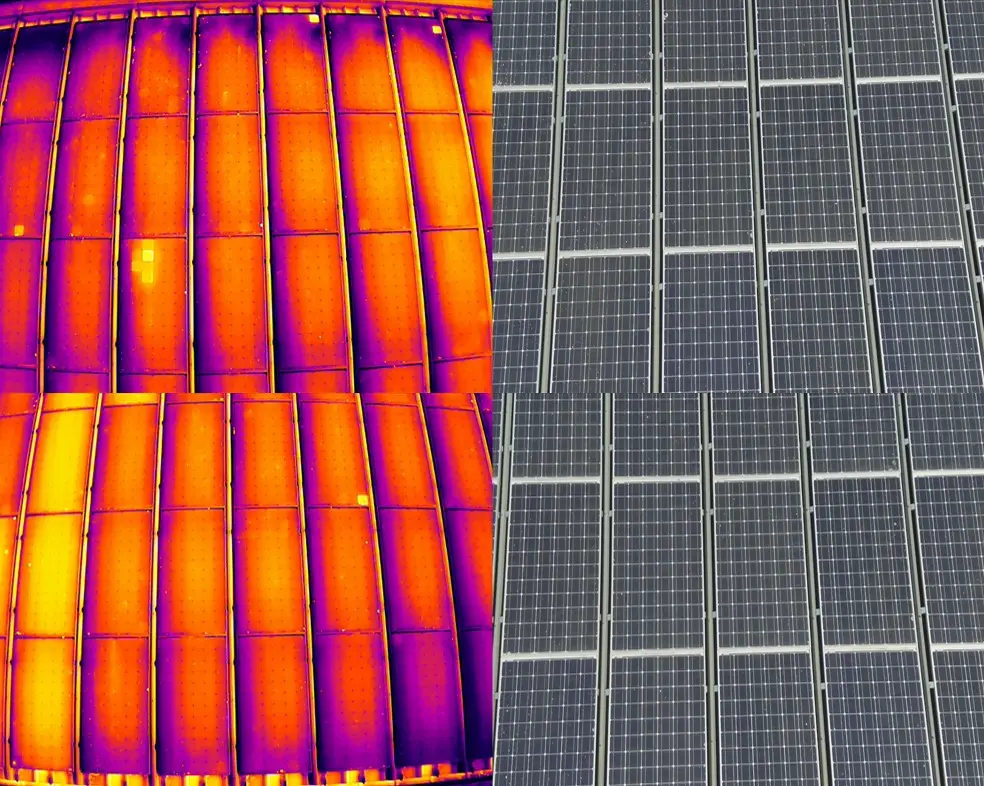

ABOT a déployé le drone DJI Matrice 4T, piloté via DJI Pilot 2, pour réaliser un relevé thermique en grille de l’ensemble de la toiture photovoltaïque. Les images thermiques radiométriques et visibles ont été traitées avec DJI Terra pour générer une orthomosaïque thermique complète, puis analysées image par image dans DJI Thermal Analysis Tool 3 pour mesurer les températures et identifier les anomalies (points chauds, cellules défectueuses, pannes de string). Un rapport PDF annoté a ensuite été généré pour une restitution claire et exploitable.
Résultats obtenus
En seulement 14 minutes de vol, le drone Matrice 4T a permis d’inspecter l’intégralité des 200 panneaux photovoltaïques de la toiture, contre 1 à 2 jours avec une inspection manuelle nécessitant un accès en toiture et des échafaudages. L’analyse thermique a révélé plusieurs cellules défectueuses et une panne de string, invisibles à l’œil nu, grâce à une précision de détection allant jusqu’à 0,05°C d’écart de température. L’orthomosaïque thermique générée avec DJI Terra, combinée à un rapport PDF détaillé produit avec DJI Thermal Analysis Tool 3, a été livrée à WEWISE le jour même, avec géolocalisation précise de chaque anomalie sur le plan de toiture. Cette approche transforme la maintenance photovoltaïque d’une logique réactive à une logique prédictive : en détectant les défauts de cellules et les pannes de string dès leur apparition, les opérateurs peuvent intervenir avant que ces anomalies ne se traduisent en pertes de rendement significatives. Le workflow complet, entièrement numérique et reproductible, permet à WEWISE de réduire ses coûts d’exploitation-maintenance sur l’ensemble de son portefeuille d’installations.
Questions fréquentes
L’inspection thermique permet de détecter des défauts invisibles à l’œil nu : points chauds, cellules défectueuses ,etc, qui réduisent le rendement énergétique et peuvent présenter un risque d’incendie.
Très peu de temps comparé aux méthodes traditionnelles : 200 panneaux ont été inspectés en seulement 14 minutes de vol, contre 1 à 2 jours pour un contrôle manuel en toiture avec échafaudage.
Une précision très fine, capable de détecter des écarts de température de seulement 0,05°C, suffisant pour repérer des cellules défectueuses ou des pannes de string avant qu’elles n’impactent la production.
Une orthomosaïque thermique de l’ensemble de la toiture et un rapport détaillé, avec chaque anomalie localisée précisément.
