Relevé bathymétrique : modélisation 3D et cartographie des fonds marins
Une équipe prépare des travaux sur une zone côtière, mais les dernières données disponibles ne permettent plus de connaître précisément la forme du fond. Les mouvements de sédiments, les épisodes de houle et l’évolution naturelle du site peuvent avoir modifié les profondeurs depuis le dernier relevé.
Un relevé bathymétrique est donc réalisé pour mesurer la zone selon un maillage défini, produire une carte bathymétrique à jour et disposer d’une base fiable pour préparer le projet.
Localisation
Zone côtière en Normandie
Objectif
1 journée d’acquisition + traitement
Environnement
Environ 1500 m² de zone marine
Avant l’acquisition, l’équipe définit ce qu’elle doit réellement connaître : profondeur minimale, profil d’un chenal, évolution d’un talus, volume d’une zone ou relief général des fonds. Ce besoin détermine la densité des lignes de mesure et le niveau de détail attendu.
Le système parcourt ensuite la zone selon des trajectoires régulières. Chaque profondeur mesurée est associée à une position afin de reconstruire progressivement la géométrie du fond. Plus les lignes sont rapprochées, plus la représentation obtenue permet de lire les variations locales.
Lorsque les conditions de visibilité le permettent, l’imagerie vient enrichir la lecture du site. La photogrammétrie par drone ou l’imagerie sous-marine peuvent compléter la représentation visuelle, tandis que la bathymétrie reste la source de mesure des profondeurs.
Enjeux du projet
Le point essentiel est d’obtenir une acquisition régulière sur toute la zone. Un relevé utile doit éviter les vides de mesure et conserver un référentiel cohérent pour que chaque profondeur puisse être replacée au bon endroit.
- Mesurer les profondeurs sur l’ensemble de la zone étudiée.
- Faire ressortir les hauts-fonds, ruptures de pente et zones d’accumulation.
- Produire une cartographie des fonds marins facile à lire par l’équipe projet.
- Créer un état de référence comparable aux campagnes futures.
https://www.abot.fr/wp-content/uploads/icon-target.svg
Définir la zone et le niveau de détail
Délimiter le périmètre, choisir l’espacement des lignes et fixer le référentiel commun à toutes les données.
https://www.abot.fr/wp-content/uploads/icon-target.svg
Acquérir les profondeurs sur un maillage régulier
Parcourir la zone selon le maillage prévu en associant chaque mesure de profondeur à sa position.
https://www.abot.fr/wp-content/uploads/icon-target.svg
Produire la carte et la représentation 3D
Assembler les données, générer les profils et courbes de niveau puis produire la carte bathymétrique et la représentation 3D adaptées au projet.
Vous devez connaître la profondeur et la forme d’une zone
avant une intervention en mer ?
Méthodologie et outils
Le relevé est préparé à partir d’un maillage dont l’espacement dépend de la précision recherchée. Sur une zone très homogène, les lignes peuvent être plus espacées ; autour d’un ouvrage, d’un chenal ou d’une rupture de pente, un maillage plus dense permet de mieux restituer les variations.

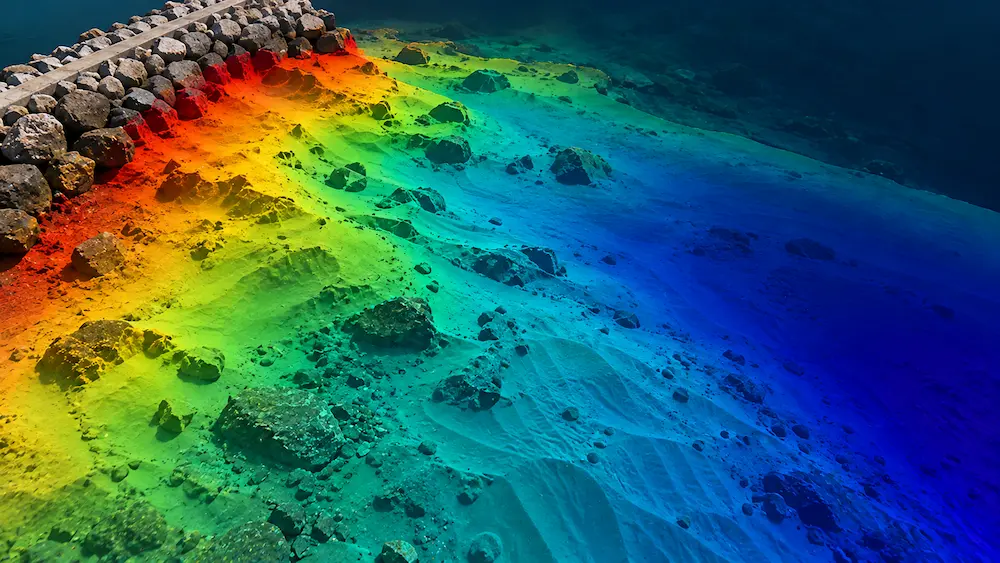

Après l’acquisition, les mesures sont assemblées dans un même référentiel. Les points de profondeur sont transformés en profils, courbes de niveau et surfaces 3D. L’équipe projet peut alors lire rapidement la forme du fond et repérer les secteurs qui influencent directement la conception ou l’organisation des travaux.
Résultats obtenus
Dans ce scénario, les 1 500 m² de zone étudiée sont restitués sous forme de profondeurs, profils, courbes de niveau et carte bathymétrique. Les hauts-fonds et variations de pente apparaissent clairement et peuvent être intégrés directement à la préparation du projet.
Le relevé devient également une référence dans le temps : une campagne ultérieure réalisée selon le même référentiel permettra de visualiser les déplacements de sédiments et les évolutions du fond.
Matériels utilisés
Questions fréquentes
Qu’est-ce qu’un relevé bathymétrique ?
Un relevé bathymétrique mesure les profondeurs d’une zone immergée afin d’en décrire le relief et la géométrie.
Comment mesure-t-on la profondeur sur une zone en mer ?
La zone est parcourue selon un maillage régulier avec un système de mesure de profondeur. Chaque mesure est associée à une position pour reconstruire le fond.
À quoi sert une carte bathymétrique ?
Elle permet de visualiser les profondeurs, les hauts-fonds, les ruptures de pente et les secteurs qui influencent un projet ou une intervention.
Quelle différence entre bathymétrie et photogrammétrie ?
La bathymétrie mesure la profondeur. La photogrammétrie reconstruit une géométrie à partir d’images. Les deux approches peuvent enrichir une même représentation sans produire la même information.
Peut-on suivre l’évolution des fonds marins dans le temps ?
Oui. En répétant le relevé dans le même référentiel, il devient possible de comparer les profondeurs et de visualiser les évolutions du fond.
Quels livrables peut-on obtenir ?
Des points de profondeur, profils, courbes de niveau, cartes bathymétriques et représentations 3D adaptées à l’usage du projet.
