Inspection de barrage par drone : contrôler digue et brise-lames
Après plusieurs jours de forte houle, le gestionnaire d’un ouvrage maritime veut savoir si certaines zones de la digue ou du brise-lames ont évolué. Depuis la partie supérieure, l’ouvrage paraît stable, mais le pied du parement, les blocs immergés et plusieurs zones directement exposées aux vagues restent invisibles.
Une inspection de barrage par ROV sous-marin est organisée pour parcourir ces parties immergées, documenter leur état et disposer d’images directement utilisables pour préparer la maintenance de l’ouvrage.
Localisation
Ouvrage maritime en Normandie
Objectif
1 journée d’inspection
Environnement
Environ 180 m de parement immergé
L’ouvrage s’étend sur environ 180 mètres. Les conditions ne sont pas identiques sur tout le linéaire : certaines zones sont protégées, d’autres reçoivent davantage de houle et de courant. La mission est donc préparée par tronçons afin de garder un repérage précis pendant toute l’inspection.

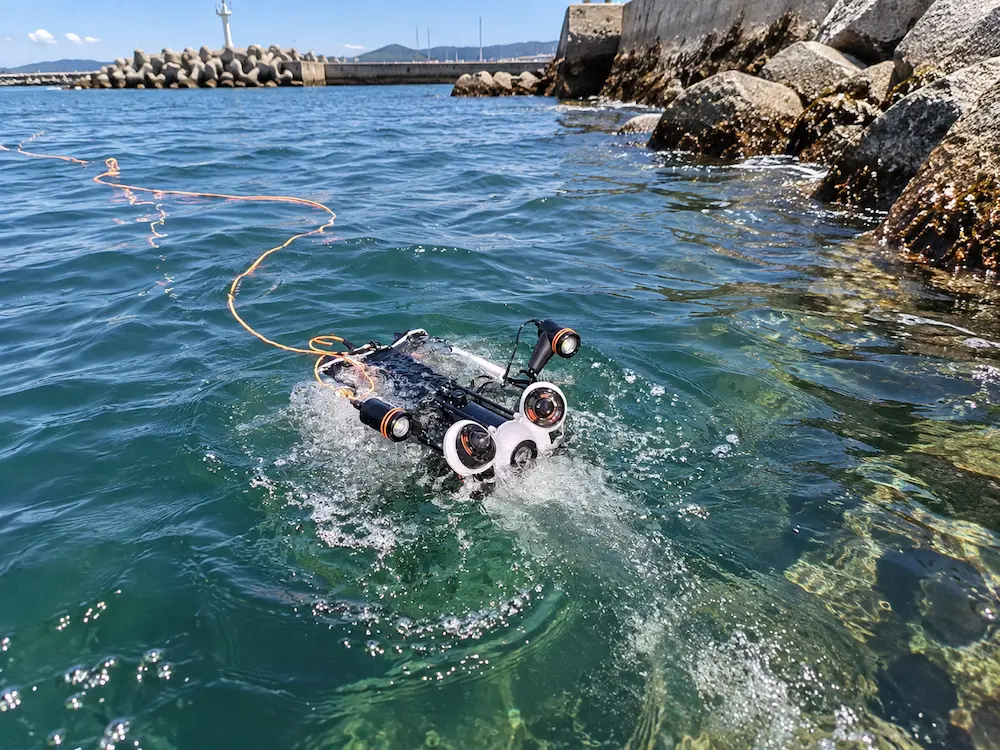

Le ROV sous-marin est mis à l’eau depuis une zone sécurisée. Sa caméra observe le parement et le pied de l’ouvrage, l’éclairage améliore la lecture dans les zones sombres, les propulseurs compensent les petits déplacements provoqués par le courant. L’opérateur suit chaque tronçon dans le même sens afin de produire des séquences faciles à comparer.
Lorsqu’un bloc paraît déplacé, qu’un joint est particulièrement visible ou qu’une zone présente une érosion différente du reste du parement, une vue générale puis une vue rapprochée sont enregistrées avec le numéro du tronçon concerné.
Enjeux du projet
Sur ce type d’ouvrage, la difficulté est de relier une observation sous l’eau à un emplacement précis sur plusieurs centaines de mètres. Sans découpage préalable, une image intéressante peut devenir difficile à retrouver au moment de préparer les travaux.
- Documenter le pied et le parement immergé sur toute la longueur utile.
- Repérer les blocs déplacés, chocs, changements d’aspect et zones d’érosion visibles.
- Associer chaque observation à un tronçon clairement identifié.
- Transformer les images en priorités de maintenance et en historique de suivi de l’ouvrage.
https://www.abot.fr/wp-content/uploads/icon-target.svg
Préparer les tronçons et la fenêtre d’intervention
Découper l’ouvrage en tronçons identifiables et choisir une fenêtre de houle et de courant compatible avec une acquisition stable.
https://www.abot.fr/wp-content/uploads/icon-target.svg
Parcourir le pied et le parement immergé
Suivre le pied et le parement à vitesse régulière, avec des vues générales pour le contexte et des vues rapprochées sur les zones remarquables.
https://www.abot.fr/wp-content/uploads/icon-target.svg
Classer les observations et préparer la maintenance
Associer chaque observation au bon tronçon puis hiérarchiser les opérations d’entretien, de réparation ou de suivi à programmer.
Vous devez vérifier une digue, un brise-lames ou
un ouvrage maritime après une tempête ou avant une campagne de maintenance ?
Méthodologie et outils
Le découpage du barrage en tronçons numérotés structure toute la mission. Le ROV sous-marin suit ensuite le parement en conservant une distance aussi régulière que possible. Cette méthode simplifie la lecture des images et permet de retrouver immédiatement une observation sur le plan de l’ouvrage.
La caméra fournit l’état visuel de la surface immergée, l’éclairage améliore la lecture en profondeur et les propulseurs stabilisent le déplacement lorsque le courant agit sur le robot. Si la houle augmente au point de dégrader la qualité des images, l’acquisition est simplement reportée sur la portion concernée afin de conserver un niveau de donnée homogène.
Résultats obtenus
Dans ce scénario, les 180 mètres de parement sont documentés au cours de la journée. Le gestionnaire obtient un dossier organisé par tronçon, avec les blocs, joints et zones d’érosion visibles replacés dans leur contexte.
Les observations sont directement intégrées au plan de maintenance : certains secteurs restent inchangés, d’autres sont programmés pour entretien ou réparation, et l’ensemble constitue un état de référence pour comparer l’ouvrage après de futurs épisodes de forte mer.
Matériels utilisés
Questions fréquentes
Pourquoi inspecter une digue ou un barrage maritime par drone ?
L’inspection donne accès aux parties immergées difficiles à voir depuis la surface et permet de documenter l’ouvrage dans un dossier structuré.
Quelles parties de l’ouvrage peuvent être observées ?
Selon le site, le contrôle peut couvrir le pied de l’ouvrage, le parement immergé, les blocs d’un brise-lames, les joints apparents et les secteurs exposés aux vagues.
Comment le rov travaille-t-il en présence de courant ?
Les propulseurs corrigent la position et la vitesse du robot. La mission est planifiée dans une fenêtre de houle et de courant compatible avec des images stables.
Quels changements visibles peut-on repérer ?
Les images peuvent montrer des blocs déplacés, des chocs, des changements d’aspect, des joints visibles ou certaines zones d’érosion du parement.
Comment les observations sont-elles localisées ?
L’ouvrage est découpé en tronçons numérotés. Chaque séquence est rattachée à son tronçon afin de retrouver immédiatement la zone dans le dossier.
Pourquoi conserver un état de référence de l’ouvrage ?
Parce que le même découpage peut être réutilisé lors des campagnes suivantes pour comparer les tronçons et visualiser l’évolution de l’ouvrage.
