Photogrammétrie bâtiment historique
La photogrammétrie par drone permet de réaliser un relevé 3D précis des volumes et surfaces d’un bâtiment, même complexe ou difficile d’accès. À partir d’images aériennes capturées en vol, un nuage de points est généré puis transformé en maillage 3D texturé, offrant une modélisation 3D fidèle et exploitable pour des projets de réhabilitation, de valorisation patrimoniale ou d’aménagement d’espaces.
Radepont (27)
40 minutes
958 m2
Stéphan, expert drone chez ABOT sur le secteur BTP/Construction, est intervenu sur ce projet de relevé photogrammétrique. Spécialiste de la numérisation 3D appliquée au patrimoine bâti, il maîtrise les problématiques spécifiques aux structures anciennes : géométries complexes, matériaux variés, contraintes d’accès. Son expertise en cartographie 3D par drone a permis d’assurer une capture précise et exploitable dès le premier vol.
Enjeux du projet

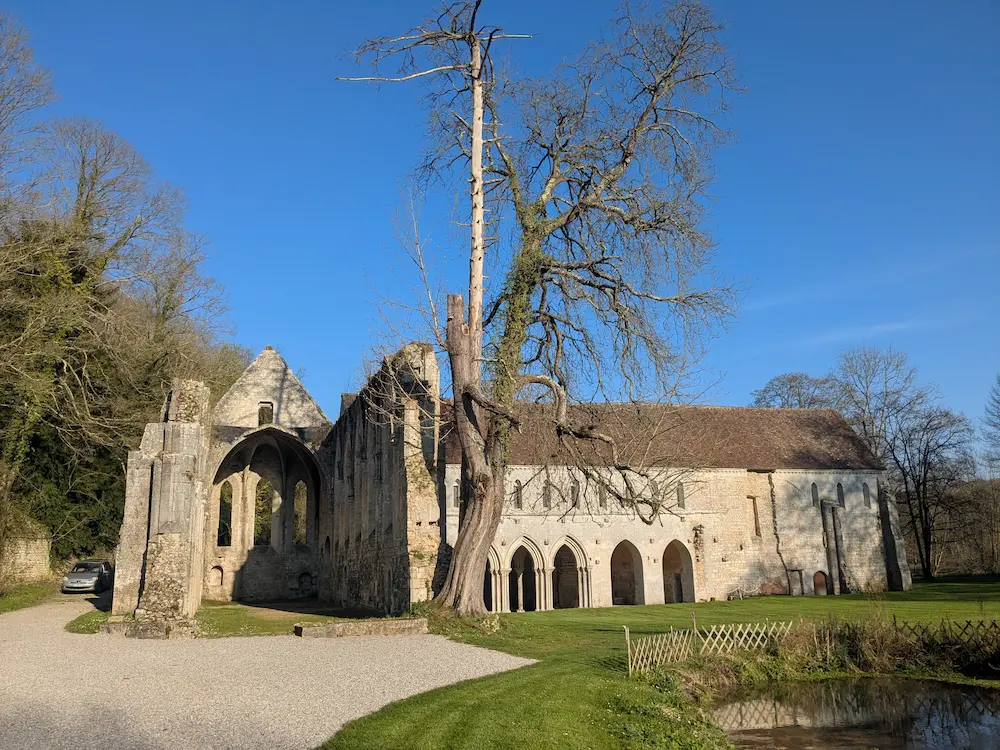

Ancien géomètre, le propriétaire de l’Abbaye Notre-Dame de Fontaine-Guérard a racheté le site pour y développer des projets événementiels et de réhabilitation. Pour cela, il avait besoin d’un relevé 3D fiable de l’ensemble des volumes intérieurs et extérieurs de l’abbaye, une donnée indispensable pour concevoir ses futurs aménagements et anticiper les travaux de restauration.
Obtenir des données topographiques fiables et exploitables sur l’ensemble de la structure.
Disposer d’une modélisation 3D pour projeter l’aménagement de futurs espaces événementiels.
Fournir un jumeau numérique du bâtiment comme base technique pour les projets de restauration à venir.
Vous recherchez une solution technologique pour réaliser de la photogrammétrie ?
Notre expert vous conseillent.
Méthodologie et outils
ABOT a déployé le drone DJI Matrice 4E, couplé au logiciel Pix4DCloud, pour réaliser un relevé photogrammétrique complet du site. Les images aériennes capturées en vol ont été traitées pour générer un nuage de points, puis un maillage 3D texturé, restituant fidèlement les volumes et les détails architecturaux de l’abbaye. Cette combinaison drone + logiciel cloud a permis un traitement rapide des données de modélisation 3D, sans matériel lourd sur site.
Résultats obtenus

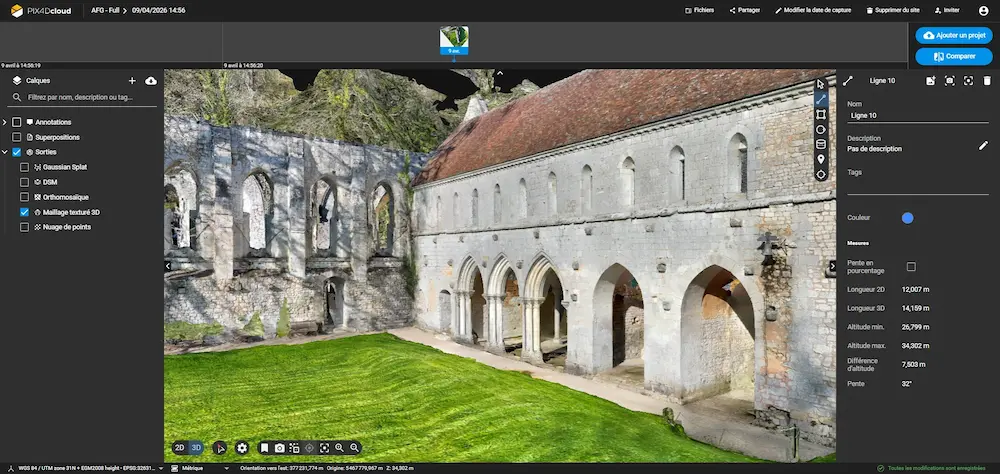

En seulement 40 minutes de vol, le drone Matrice 4E a permis de capturer l’intégralité des 958 m² de surface de l’Abbaye Notre-Dame de Fontaine-Guérard grâce à la photogrammétrie par drone. Un temps d’intervention particulièrement réduit comparé aux méthodes de relevé topographique traditionnelles, qui auraient nécessité plusieurs jours de mesures manuelles sur un site aussi vaste et complexe. Le maillage 3D texturé généré via Pix4DCloud offre aujourd’hui au propriétaire un jumeau numérique précis et exploitable pour l’ensemble de ses projets : conception des espaces événementiels, anticipation des travaux de réhabilitation, et valorisation du patrimoine architectural du lieu. Ce projet illustre parfaitement l’apport de la numérisation 3D par drone sur des sites patrimoniaux : rapidité d’exécution, précision du nuage de points, et absence d’intervention invasive sur des structures parfois fragiles.
- Étape 1
2 pylônes inspectés en 36 minutes, sans aucune intervention humaine en hauteur.
- Étape 2
Imagerie haute résolution et thermographie infrarouge pour une détection fiable des anomalies.
- Étape 3
Trajet de vol sauvegardé dans DJI Pilot 2, redéployable à l’identique pour les futures campagnes.
Questions fréquentes
C’est une technique qui consiste à capturer de nombreuses photos aériennes d’un bâtiment ou d’un site, puis à les assembler pour générer un modèle 3D précis (nuage de points, maillage texturé).
Cela dépend de la surface à couvrir, mais un site comme l’Abbaye de Fontaine-Guérard (958 m²) a été entièrement capturé en seulement 40 minutes de vol, contre plusieurs jours avec des méthodes de relevé traditionnelles.
Oui. Elle permet de relever des structures complexes sans aucun contact physique, ce qui la rend particulièrement adaptée aux sites fragiles ou classés, où une intervention invasive serait à proscrire.
Il sert de base fiable pour de nombreux usages : projets de réhabilitation, aménagement d’espaces (événementiel, architecture), suivi de l’état d’un bâtiment dans le temps, ou valorisation numérique d’un patrimoine.
